Apakah peralihan fasa penapis fasa tunggal?

Sebagai pembekal penapis fasa tunggal, saya sering menemui pelanggan yang ingin tahu tentang pelbagai aspek teknikal penapis ini, dan satu soalan yang sering ditanya adalah mengenai peralihan fasa penapis fasa tunggal. Dalam blog ini, saya akan menyelidiki apa peralihan fasa, bagaimana ia berlaku dalam penapis fasa tunggal, dan implikasinya untuk aplikasi yang berbeza.

Memahami peralihan fasa

Sebelum kita secara khusus bercakap mengenai penapis fasa tunggal, mari kita mula -mula memahami konsep peralihan fasa. Dalam kejuruteraan elektrik, fasa merujuk kepada kedudukan titik dalam masa pada kitaran bentuk gelombang. Peralihan fasa adalah anjakan gelombang berkenaan dengan gelombang rujukan. Ia biasanya diukur dalam darjah atau radian.

Secara matematik, jika kita mempunyai dua gelombang sinusoidal (v_1 = v_ {m1} \ sin (\ omega t)) dan (v_2 = v_ {m2} \ sin (\ omega t+\ varphi)) adalah amplitud maksimum kedua -dua gelombang, dan (\ varphi) adalah perbezaan fasa di antara mereka. A non - sifar (\ varphi) menunjukkan peralihan fasa.

Bagaimana peralihan fasa berlaku dalam penapis fasa tunggal

Penapis fasa tunggal direka untuk mengubahsuai tindak balas frekuensi isyarat elektrik. Mereka biasanya digunakan untuk menghilangkan frekuensi yang tidak diingini, seperti bunyi atau gangguan, dari bekalan kuasa atau isyarat tunggal fasa. Jenis -jenis penapis fasa tunggal yang paling biasa termasuk penapis lulus rendah, penapis lulus tinggi, penapis band - lulus, dan penapis berhenti.

Penapis lulus rendah -: Penapis lulus yang rendah membolehkan isyarat frekuensi rendah untuk melewati sementara melemahkan isyarat frekuensi tinggi. Dalam penapis lulus rendah RC (resistor - kapasitor), kapasitor menyebabkan peralihan fasa. Apabila frekuensi isyarat input meningkat, peralihan fasa antara isyarat input dan output juga meningkat. Pada frekuensi yang sangat rendah, kapasitor mempunyai impedans yang tinggi, dan voltan output hampir dalam fasa dengan voltan input. Apabila kekerapan mendekati kekerapan pemotongan (f_c = \ frac {1} {2 \ pi rc}), peralihan fasa mendekati 90 darjah.
Penapis lulus tinggi -: Bertentangan dengan penapis lulus rendah, penapis lulus tinggi membenarkan isyarat frekuensi tinggi untuk melewati dan melemahkan isyarat frekuensi rendah. Dalam penapis lulus tinggi RC, gabungan perintang dan kapasitor juga menyebabkan pergeseran fasa. Pada frekuensi yang rendah, peralihan fasa hampir 0 darjah. Apabila kekerapan meningkat ke arah kekerapan pemotongan, peralihan fasa antara isyarat input dan output meningkat sehingga 90 darjah.
Band - lulus dan band - hentikan penapis: Penapis ini lebih kompleks dan terdiri daripada pelbagai komponen. Band - Penapis lulus membenarkan pelbagai frekuensi tertentu untuk dilalui, manakala penapis band - menghalang penapis menyekat pelbagai frekuensi tertentu. Peralihan fasa dalam penapis ini adalah fungsi topologi penapis dan frekuensi dalam band lulus atau stop -.

Implikasi peralihan fasa dalam aplikasi yang berbeza

Peralihan fasa dalam penapis fasa tunggal boleh mempunyai implikasi yang signifikan untuk aplikasi yang berbeza.

Sistem kuasa: Dalam sistem kuasa fasa tunggal, peralihan fasa boleh menjejaskan faktor kuasa. Faktor kuasa adalah nisbah kuasa sebenar kepada kuasa yang jelas. Peralihan fasa bukan sifar antara voltan dan bentuk gelombang semasa boleh membawa kepada faktor kuasa yang lebih rendah, yang bermaksud bahawa lebih banyak arus diperlukan untuk menyampaikan jumlah kuasa yang sama. Ini boleh mengakibatkan peningkatan kerugian dalam sistem pengagihan kuasa dan kos tenaga yang lebih tinggi.
Sistem komunikasi: Dalam sistem komunikasi, peralihan fasa boleh memesongkan isyarat yang dihantar. Sebagai contoh, dalam sistem komunikasi digital, peralihan fasa boleh menyebabkan kesilapan sedikit jika fasa isyarat yang diterima tidak diselaraskan dengan fasa yang diharapkan. Dalam sistem komunikasi analog, peralihan fasa boleh menjejaskan kualiti isyarat audio atau video, yang membawa kepada penyelewengan atau kehilangan maklumat.

Kepentingan mengawal fasa peralihan

Sebagai pembekal penapis fasa tunggal, kami memahami pentingnya mengawal peralihan fasa dalam aplikasi yang berbeza. Kami menawarkan pelbagai penapis fasa tunggal dengan ciri -ciri peralihan fasa yang tepat. Pasukan kejuruteraan kami boleh merancang penapis tersuai untuk memenuhi keperluan fasa tertentu - peralihan pelanggan kami.

Untuk aplikasi di mana peralihan fasa perlu diminimumkan, kami menggunakan topologi penapis lanjutan dan komponen berkualiti tinggi. Sebagai contoh, dalam beberapa peralatan pengukuran ketepatan, penapis shift fasa rendah adalah penting untuk memastikan hasil pengukuran yang tepat.

Sebaliknya, dalam beberapa aplikasi, peralihan fasa tertentu mungkin diperlukan. Sebagai contoh, dalam sesetengah sistem kawalan, isyarat yang beralih fasa boleh digunakan untuk menjana isyarat kawalan masa - tertunda. Penapis kami boleh direka untuk menyediakan peralihan fasa yang dikehendaki dalam toleransi yang ditentukan.

Produk penapis yang berkaitan

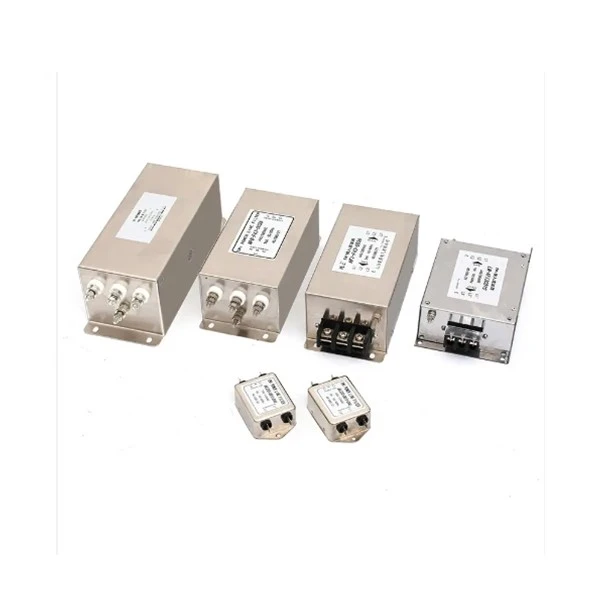

Sebagai tambahan kepada penapis fasa tunggal, kami juga menawarkan jenis penapis lain, sepertiPenapis LC,Penapis Output Tiga Fasa, danPenapis EMI. Penapis ini mempunyai ciri dan aplikasi unik mereka sendiri, dan pasukan teknikal kami dapat memberikan panduan terperinci mengenai memilih penapis yang tepat untuk keperluan khusus anda.

Kesimpulan

Kesimpulannya, peralihan fasa penapis fasa tunggal adalah ciri penting yang dapat mempengaruhi prestasi sistem elektrik. Memahami bagaimana peralihan fasa berlaku dan implikasinya adalah penting untuk pemilihan penapis yang betul dan reka bentuk sistem. Sebagai pembekal penapis fasa tunggal, kami komited untuk menyediakan penapis berkualiti tinggi dengan ciri -ciri peralihan fasa yang tepat untuk memenuhi keperluan pelanggan kami.

Sekiranya anda berminat dengan penapis fasa tunggal kami atau mempunyai sebarang pertanyaan mengenai pemilihan fasa atau pemilihan penapis, sila hubungi kami untuk konsultasi terperinci. Kami bersedia untuk bekerjasama dengan anda untuk mencari penyelesaian penapis terbaik untuk aplikasi anda.

Rujukan

Dorf, RC, & Bishop, RH (2016). Sistem kawalan moden. Pearson.
Hayt, WH, Kemmerly, JE, & Durbin, SM (2012). Analisis litar kejuruteraan. McGraw - Hill.
